DP/eDP
芯动科技 DP/eDP IP 专为在视频源设备和显示设备之间传输或接收视频和音频信号而设计,完全符合 DP1.4 和 eDP1.4 规范。提供 PHY 和控制器解决方案。芯动科技 eDP/DP IP 为 DisplayPort 和 Embedded DisplayPort 接口提供可靠的实现,可集成到多媒体设备中使用的 SOC 中
DP1.4/eDP1.4 TX &
RX PHY 和控制器

芯动科技 eDP/DP TX IP 用于将视频、音频和辅助数据从视频源设备传输到显示设备。它包含数字控制器和物理层。数字控制器处理输入的视频和音频数据,并将编码数据输出到物理层。物理层包含主链路、AUX 通道、PLL 和偏置电路,可将并行数据转换为串行流。

芯动科技 eDP/DP RX IP 用于从 DP/eDP 源设备接收和恢复视频和音频数据。它还包含物理层和数字控制器。物理层将接收到的串行流转换为数字并行数据并输出到数字控制器。数字控制器解码并行数据并恢复视频和音频信息。

AUX 通道采用半双工双向链路在发送器和接收器设备之间发送和接收辅助信息,例如 EDID 信息和链路状态。 PLL 生成数据通道和数字逻辑所需的时钟。偏置电路产生电压和电流参考。

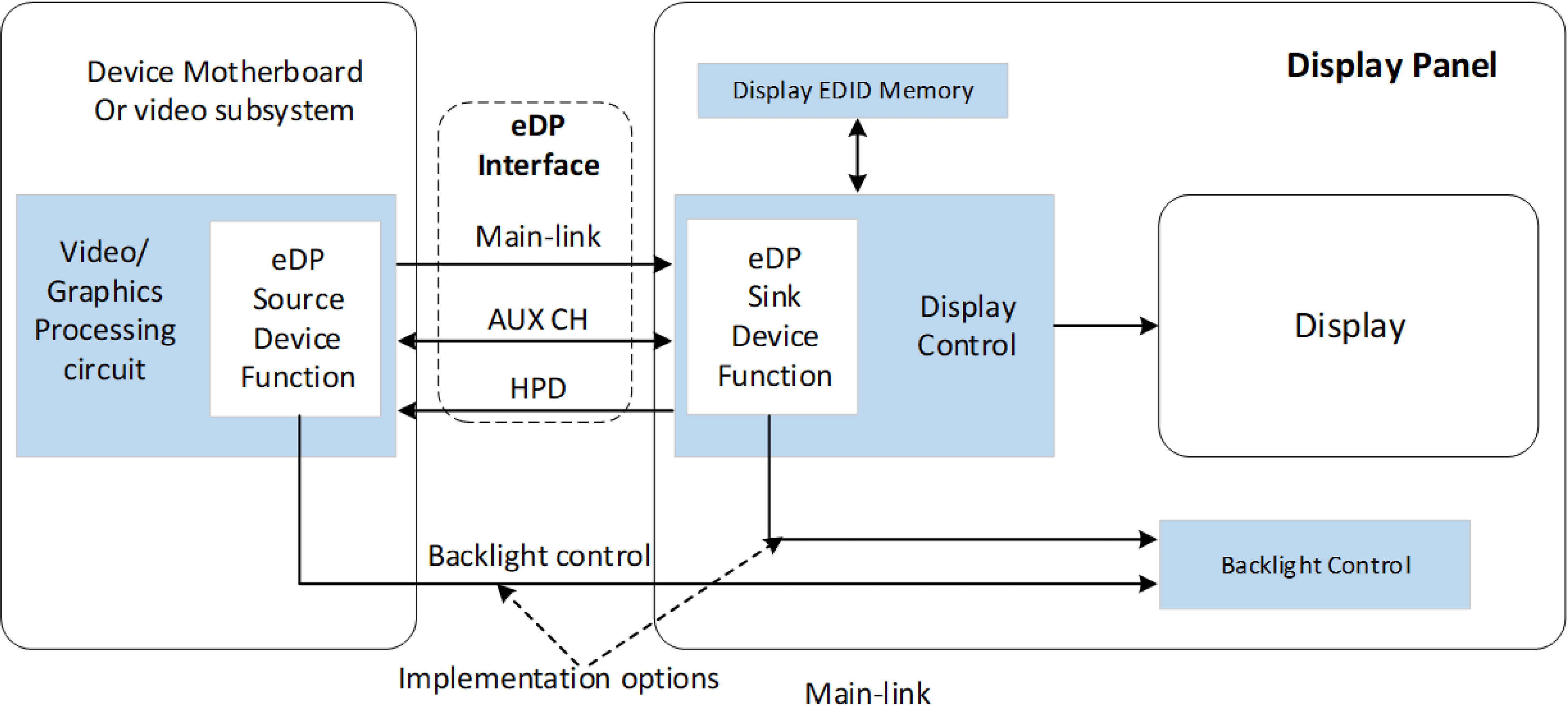

DP/eDP 框图
DP/eDP 框图
  • 亮点
  • 功能
  • 标准交付物
  • 示例应用
